Wymiana retimera HDMI w PS5 i Xboksie: brak obrazu, choć gniazdo jest całe

Czym jest retimer HDMI i czym różni się od gniazda

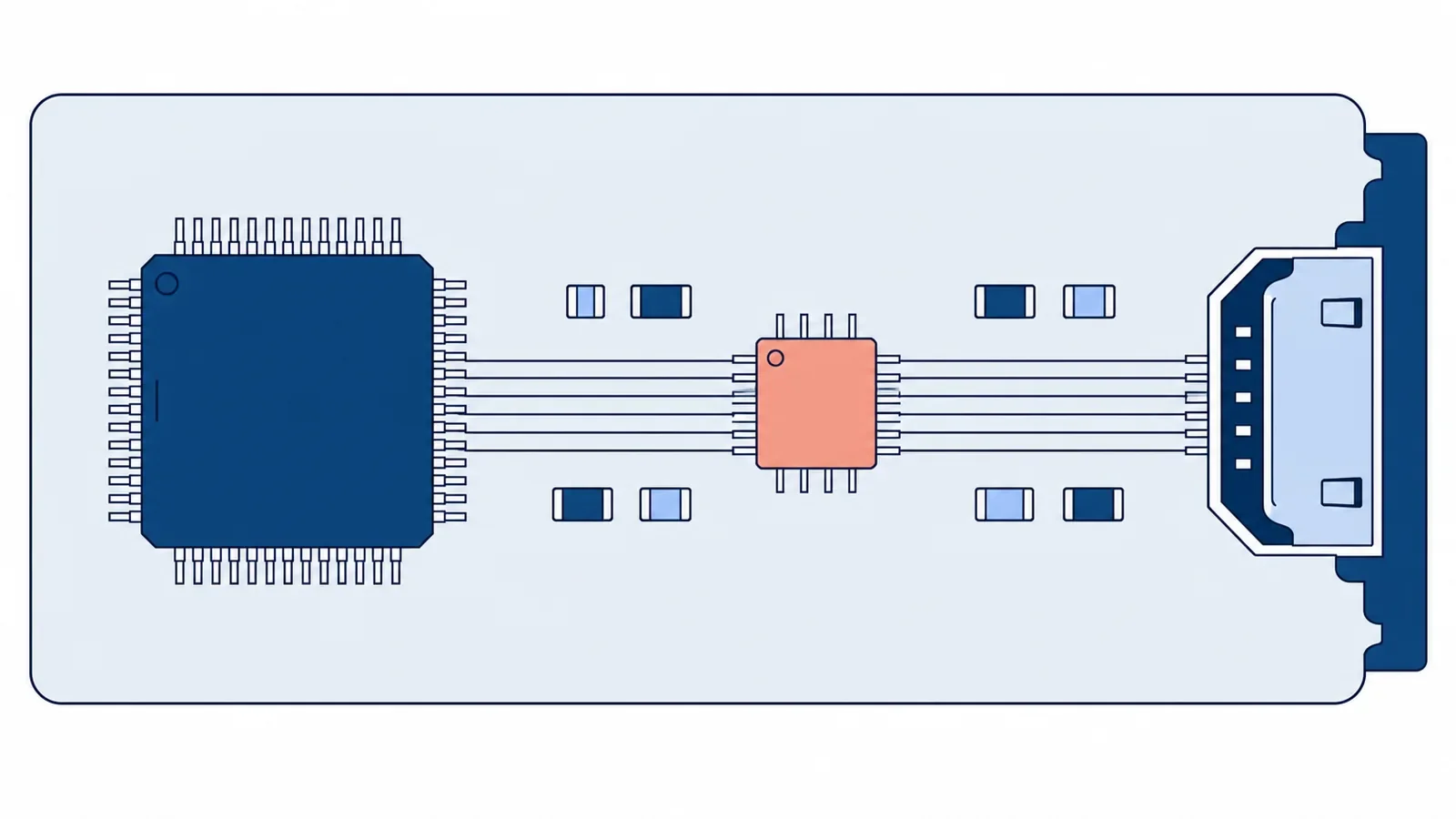

Obraz z konsoli przechodzi przez trzy elementy: procesor graficzny, mały układ HDMI i gniazdo HDMI na krawędzi płyty. Gniazdo to część mechaniczna, w którą wkładasz kabel. Układ HDMI siedzi tuż obok i przygotowuje sygnał dla telewizora: wzmacnia go, wyrównuje zniekształcenia, a w części konsol zamienia format, w jakim wychodzi z procesora, na HDMI. W serwisach nazywa się go retimerem, choć technicznie nie każdy z tych układów jest retimerem. Dla Ciebie liczy się to, że gdy padnie, konsola działa, ale obrazu nie ma.

Jaki układ jest w Twojej konsoli (według oznaczeń części, które serwisy wymieniają):

Pierwsze wersje Xboksa 360 w ogóle nie miały gniazda HDMI, tylko złącze AV; HDMI pojawiło się w nim w 2007 roku. W wersjach z HDMI przy braku obrazu zaczyna się od wymiany gniazda HDMI, a gdy to nie pomaga, chodzi o naprawę płyty głównej.

Objawy: gniazdo, układ HDMI czy coś tańszego

Trzy testy, zanim oddasz konsolę

1. Podłącz konsolę innym kablem do innego wejścia HDMI, najlepiej też do innego telewizora. Kable HDMI też się psują, szczególnie przy wtyczce.
2. Zresetuj rozdzielczość. W PS5 i PS4 wyłącz konsolę, przytrzymaj przycisk zasilania do drugiego sygnału dźwiękowego, podłącz pada kablem USB i w trybie awaryjnym wybierz zmianę wyjścia wideo (w PS5 jest tam też tryb HDCP). W Xboksie One i Series wyłącz konsolę, przytrzymując przycisk Xbox przez 10 sekund, potem przytrzymaj przycisk Xbox i przycisk wysuwania płyty do drugiego sygnału: konsola uruchomi się w rozdzielczości 640 × 480. W wersjach bez napędu zamiast wysuwania używa się przycisku parowania.
3. Jeśli obraz nadal nie wraca na żadnym ekranie, a konsola zachowuje się normalnie (świeci, wentylator pracuje, pad się łączy), usterka jest w gnieździe albo w układzie HDMI.

Dlaczego układ HDMI się psuje

Najczęściej od prądu, który przyszedł kablem. Podłączanie kabla przy włączonych urządzeniach, konsola i telewizor albo amplituner w różnych gniazdkach, wyładowanie elektrostatyczne: to wszystko trafia najpierw w filtry przy gnieździe, a potem w układ. Na forach naprawczych opisywane są całe serie Xboksów One S i One X z uszkodzonym układem po podłączeniu do monitora.

Druga przyczyna to uszkodzone gniazdo. Wyrwane albo zgniecione gniazdo potrafi zewrzeć styk zasilania 5 V z liniami sygnału i uszkodzić układ przy okazji. Dlatego sama wymiana gniazda czasem nie przywraca obrazu: nowe gniazdo jest sprawne, ale układ za nim już nie działa.

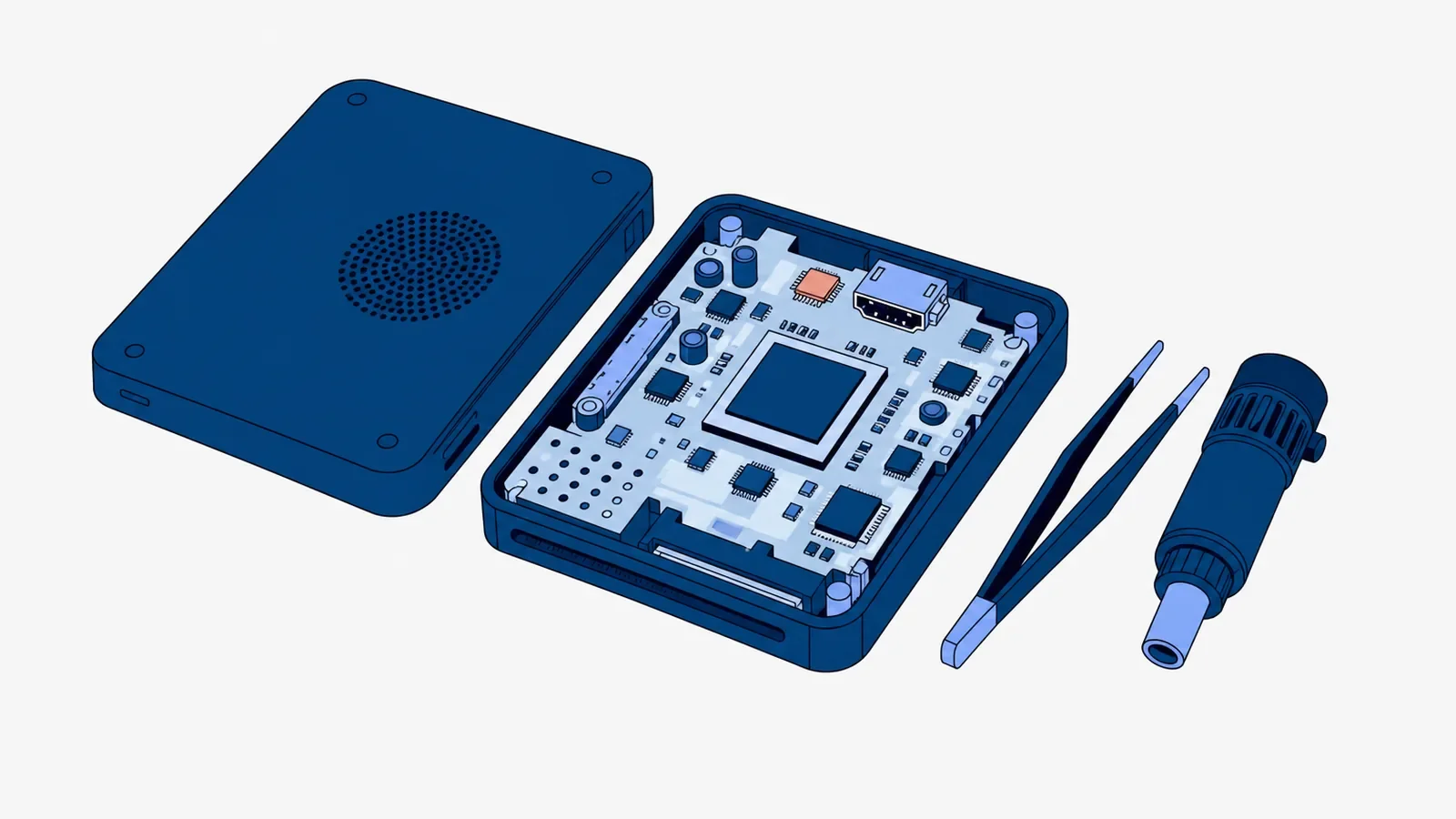

Jak przebiega wymiana i ile trwa

1. Oględziny gniazda pod mikroskopem: pęknięte luty, wygięte styki, oderwane pola lutownicze.
2. Pomiary: napięcie 5 V na gnieździe, ciągłość linii sygnałowych i filtrów, zwarcia przy układzie.
3. Wymiana: układ ma wyprowadzenia pod spodem obudowy, więc zdejmuje się go stacją na gorące powietrze, czyści pola i lutuje nowy. Często w tej samej naprawie wymienia się też gniazdo i uszkodzone filtry.
4. Testy obrazu i dźwięku w różnych rozdzielczościach, także w 4K i z HDR, jeśli konsola je obsługuje.

Sama praca to zwykle kilka godzin, ale z diagnozą i testami konsola wraca najczęściej po kilku dniach, dłużej, gdy serwis musi zamówić układ. Wymiana nie dotyka dysku, więc gry i zapisy zostają. Skoro konsola i tak jest rozkręcona, to dobry moment na czyszczenie i wymianę pasty termoprzewodzącej.

Od czego zależy cena

Ceny, które serwisy podają dla poszczególnych konsol, znajdziesz w tabeli pod tekstem, a po wybraniu konsoli zobaczysz oferty dla niej. W Twoim przypadku kwota zależy od tego:

• czy wymieniany jest tylko układ, czy także gniazdo i filtry,
• w jakim stanie są pola lutownicze pod gniazdem, bo ich odbudowa to dodatkowa praca,
• czy serwis ma układ na miejscu,
• czy diagnoza jest płatna osobno i czy wlicza się w naprawę.

Przy braku obrazu serwis zwykle podaje ostateczną kwotę dopiero po pomiarach, bo przed otwarciem konsoli nie wiadomo, czy skończy się na gnieździe.

Czy naprawa się opłaca

W PS5, Xboksie Series i Xboksie One S albo One X zwykle tak: reszta konsoli jest sprawna, a nowa kosztuje znacznie więcej. W starszych konsolach, jak Xbox 360 czy pierwszy Xbox One, porównaj koszt naprawy z ceną używanej konsoli w dobrym stanie.

Czy można wymienić retimer samemu

Nie bez doświadczenia w mikrolutowaniu. Układ jest mały, ma styki pod spodem, a obok są ścieżki i elementy, które łatwo przegrzać. Do tego trzeba rozebrać konsolę aż do płyty. Samemu zrób testy z kabla, telewizora i resetu rozdzielczości: jeśli winny był kabel albo ustawienia, oszczędzisz wizytę w serwisie.
