Telefon nie łączy się przez Bluetooth lub przerywa połączenie? Sprawdź, na czym polega naprawa modułu

Problemy z parowaniem, zrywanie połączenia, brak możliwości włączenia modułu albo komunikaty o błędzie Bluetooth? To mogą być oznaki usterki układu Bluetooth, odpowiedzialnego za bezprzewodową komunikację krótkiego zasięgu w smartfonie.
Naprawa modułu Bluetooth to specjalistyczna usługa serwisowa, której celem jest przywrócenie stabilnego działania łączności BT, czyli możliwości korzystania z słuchawek bezprzewodowych, lokalizatorów, zegarków, akcesoriów samochodowych i innych urządzeń BLE/BT Classic.

W skład toru Bluetooth wchodzą m.in. transceiver RF, układy filtrujące, sekcja zasilania, a w nowszych modelach także zintegrowany blok BT/Wi-Fi działający na wspólnej antenie.
Naprawa obejmuje zarówno diagnostykę toru radiowego, jak i wymianę elementów RF, prace mikrolutownicze, naprawę sekcji zasilania, a w razie potrzeby także rekonfigurację firmware’u układu komunikacyjnego.

To jedna z częstszych usterek po zalaniu, upadku lub przegrzaniu, a moduły Bluetooth są obecne w telefonach wszystkich marek – niezależnie od tego, czy układ BT jest osobnym chipem, czy częścią procesora (SoC).

Objawy i przyczyny uszkodzonego modułu Bluetooth

Usterki układu Bluetooth objawiają się najczęściej jako:

• brak możliwości włączenia Bluetooth (suwak wraca do pozycji wyłączonej),
• ciągłe zrywanie połączenia z akcesoriami,
• bardzo słaby zasięg, widoczny np. jako trzaski w słuchawkach,
• problemy z parowaniem lub brak wykrywania urządzeń,
• nadmierne nagrzewanie się telefonu przy próbie używania BT,
• komunikaty o błędzie modułu radiowego.

Do najczęstszych przyczyn należą:

• korozja po zalaniu i uszkodzenie filtrów RF,
• mikropęknięcia po upadku w okolicy układu BT lub wspólnej sekcji Wi-Fi/Bluetooth,
• awarie zasilania w torze RF,
• uszkodzenie anteny lub jej złącza,
• błędy oprogramowania powodujące utratę konfiguracji modułu.

Niektóre objawy mogą przypominać problemy z Wi-Fi, ponieważ oba układy korzystają często ze wspólnej anteny i współdzielonych elementów toru radiowego. Z tego powodu diagnostyka wymaga doświadczenia oraz pomiarów pod mikroskopem i analizatora sygnałów.

Jak wygląda naprawa Bluetooth i ile trwa?

Naprawa modułu Bluetooth rozpoczyna się od diagnostyki oprogramowania i konfiguracji RF. Serwis sprawdza, czy moduł zgłasza się w systemie, weryfikuje pobór prądu, pracę wspólnego układu Wi-Fi/BT, sprawność anteny, a także stan elementów filtrujących.

W przypadku zalania płyta jest czyszczona w wanience ultradźwiękowej, a korozja usuwana pod mikroskopem. Jeżeli problem dotyczy sekcji RF, wymienia się filtry, dupleksery, układy przełączające antenę lub wzmacniacze sygnału.
Gdy usterka wynika z awarii układu zasilania, wykonuje się naprawę linii zasilających albo wymianę odpowiednich bloków PMIC.

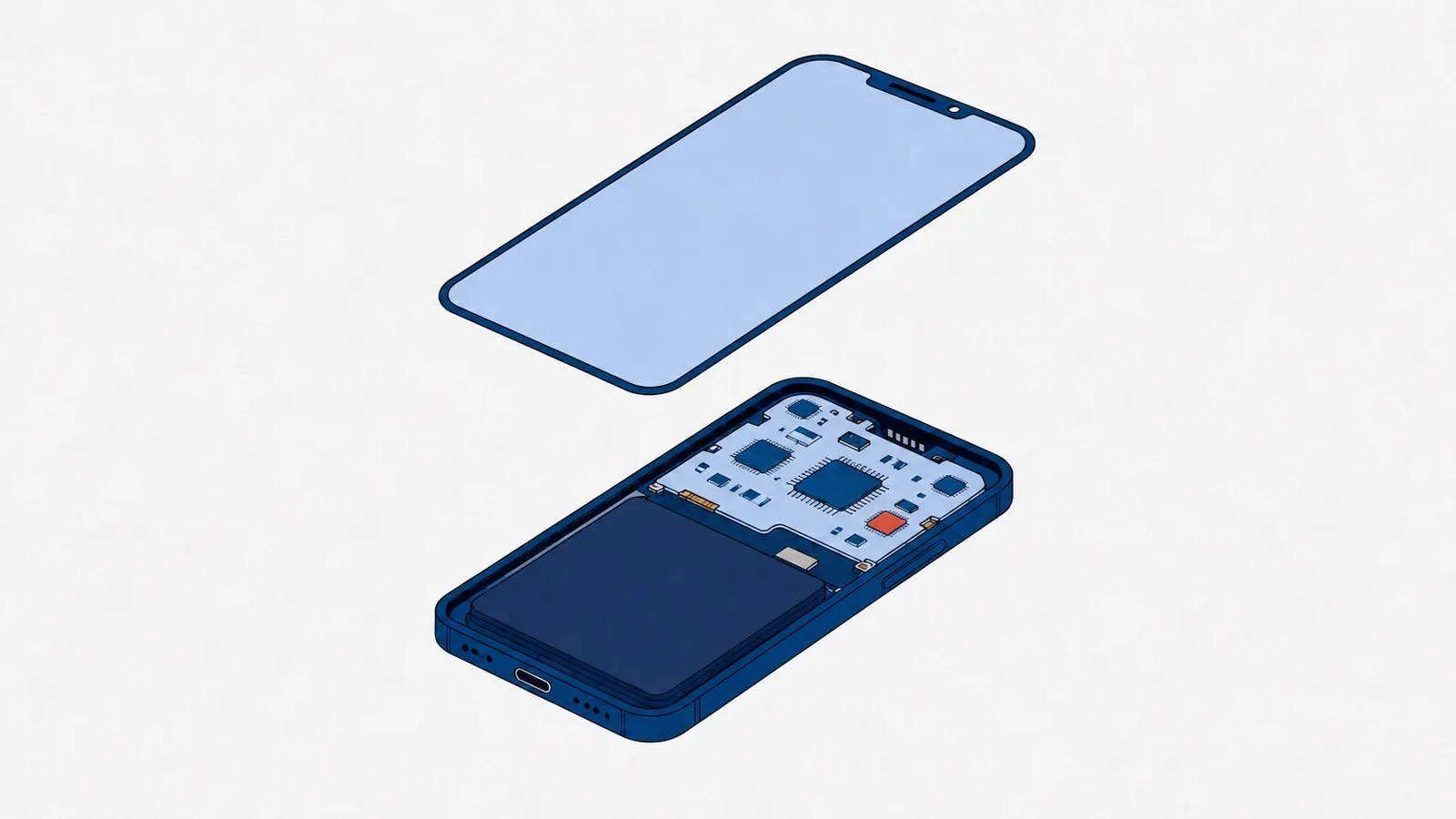

W sytuacji, gdy uszkodzony jest sam moduł BT (często zintegrowany z Wi-Fi), serwis wykonuje lutowanie BGA lub wymianę układu na nowy. Po naprawie przeprowadza się testy zasięgu, stabilności transmisji oraz poprawności parowania z wieloma akcesoriami.

Czas realizacji zależy od zakresu prac:

• problemy programowe i drobne naprawy RF: od kilku godzin do 1 dnia,
• naprawy po zalaniu, prace BGA: zwykle 2–5 dni roboczych.

Poprawnie wykonana naprawa przywraca stabilną łączność, prawidłowy zasięg, brak rozłączeń oraz normalne zużycie energii podczas pracy Bluetooth.

Ile kosztuje naprawa modułu Bluetooth?

Cena zależy od modelu telefonu, rodzaju uszkodzenia i dostępności części:

• naprawy programowe, czyszczenie po zalaniu, korekta konfiguracji RF: ok. 150–350 zł,
• wymiana filtrów, elementów antenowych lub układów RF: ok. 300–600 zł,
• wymiana zintegrowanego układu Wi-Fi/Bluetooth z lutowaniem BGA: ok. 500–1000 zł,
• naprawa zasilania sekcji BT (linie PMIC): ok. 300–700 zł.

Na ostateczny koszt wpływa także klasa urządzenia, stopień uszkodzeń mechanicznych lub zalania, czasochłonność testów, dostępność układów w konkretnej rewizji płyty, a także lokalizacja i cennik serwisu.
W przypadku bardzo rozległych uszkodzeń, zwłaszcza po zalaniu lub przegrzaniu SoC, naprawa może okazać się nieopłacalna i serwis powinien poinformować o tym przed rozpoczęciem prac.

Najbezpieczniejszą praktyką jest diagnoza z kosztorysem, którą klient może zaakceptować lub odrzucić przed montażem części i rozpoczęciem właściwej naprawy.
