Baseband w iPhonie i innych telefonach: co to jest, objawy uszkodzenia i naprawa

Co to jest baseband

Baseband (czasem pisany „base band”) to modem komórkowy telefonu: układ, który łączy się z siecią operatora, obsługuje rozmowy, SMS-y i dane komórkowe. Razem z nim pracuje cała sekcja radiowa: układ zasilania modemu, wzmacniacze, filtry, przełączniki anten i same anteny w obudowie. Za Wi-Fi i Bluetooth odpowiada osobny układ, więc przy uszkodzonym basebandzie telefon zwykle dalej łączy się z Wi-Fi.

W iPhone'ach baseband jest osobnym układem na płycie głównej. Modem dostarczał Intel (iPhone XS, XR, 11 i część wersji iPhone'a 7) albo Qualcomm (między innymi iPhone 12 do 16 Pro Max oraz 17 i 17 Pro), a od iPhone'a 16e Apple montuje też własne modemy: C1 w 16e i C1X w iPhonie Air. W wielu telefonach z Androidem modem jest częścią procesora, na przykład w układach Snapdragon.

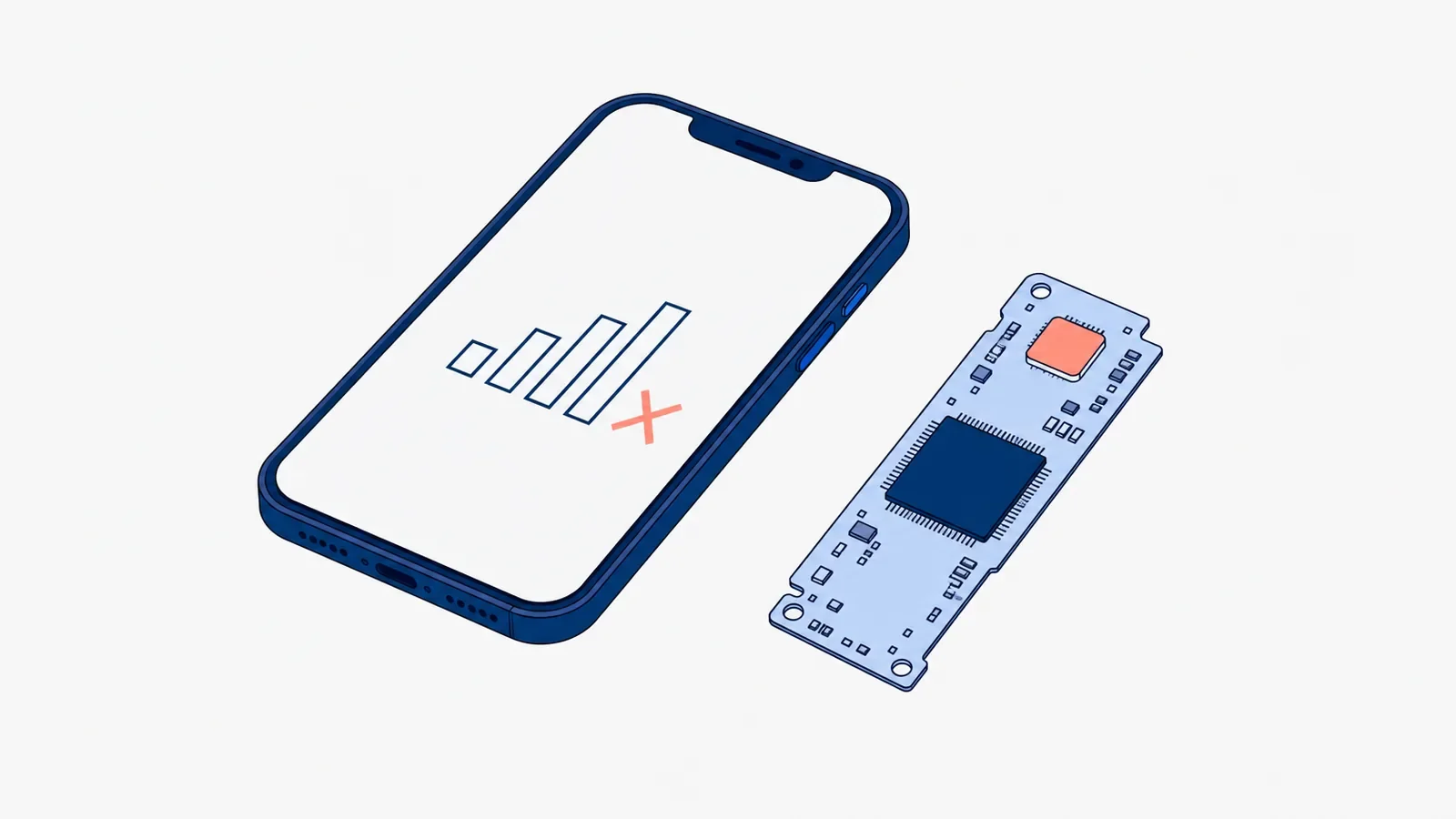

Objawy uszkodzonego basebandu

• „Brak usługi” albo ciągłe „Szukanie” w miejscu, gdzie inne telefony mają zasięg,
• pusty numer IMEI (sprawdzisz go kodem *#06# albo w ustawieniach),
• w iPhonie puste pole „Oprogramowanie modemu” w Ustawienia > Ogólne > To urządzenie,
• zasięg, który znika i wraca, zrywane rozmowy, telefon grzejący się przy włączonych danych komórkowych.

Pusty IMEI i puste pole oprogramowania modemu to najmocniejsze sygnały: system nie widzi modemu i nie pomoże tu restart ani reset do ustawień fabrycznych.

Zanim pomyślisz o basebandzie: tańsze przyczyny

Jeśli słaby zasięg pojawił się zaraz po wymianie wyświetlacza, zacznij od reklamacji tej naprawy.

Co psuje się w sekcji radiowej i dlaczego

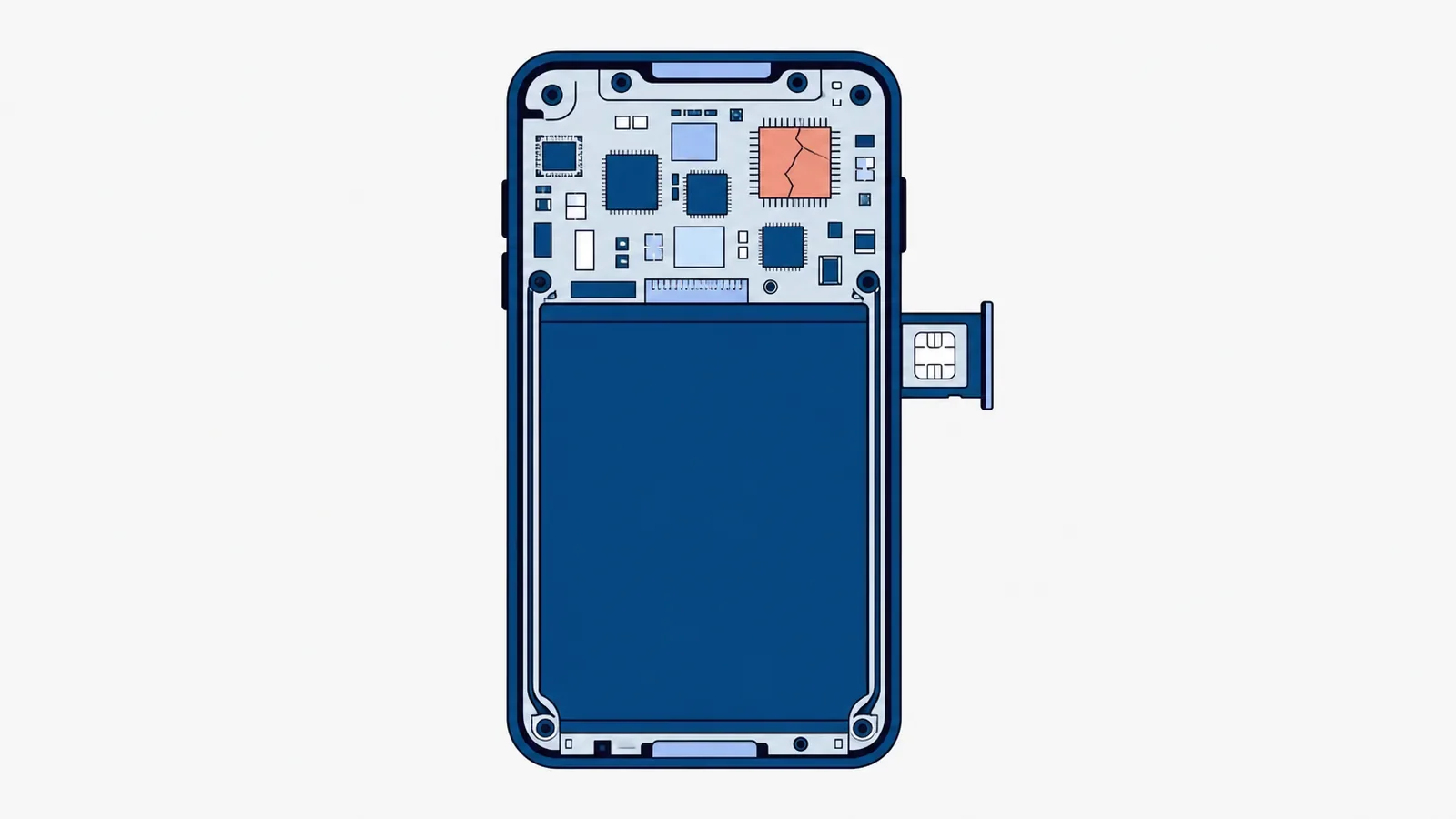

• Luty pod modemem. Układ siedzi na kulkach lutowia (montaż BGA). Upadki, wyginanie obudowy i cykle nagrzewania sprawiają, że połączenia pękają, a modem traci kontakt z płytą. Typowy skutek: brak sieci i pusty IMEI.
• Zasilanie modemu. Osobny układ zasilania i elementy na jego liniach potrafią się zewrzeć, wtedy modem w ogóle nie startuje.
• Tor radiowy. Wzmacniacze, filtry i przełączniki anten: ich usterka daje słaby albo niestabilny zasięg.
• Korozja po zalaniu. Wilgoć trawi elementy sekcji radiowej tak samo jak resztę płyty, a skutki potrafią wyjść po kilku dniach. Więcej w artykule o naprawie po zalaniu.

iPhone 7 i „Brak usługi”

W 2018 roku Apple uruchomiło bezpłatny program naprawy iPhone'a 7 z komunikatem „Brak usługi” spowodowanym uszkodzonym elementem na płycie głównej. Program obejmował tylko modele A1660, A1779 i A1780 sprzedawane w Chinach, Hongkongu, Japonii, Makau i USA, nie europejską wersję A1778, i był ograniczony w czasie od zakupu, więc dziś nie ma już z niego pożytku. iPhone 7 z brakiem sieci trafia dziś do zwykłej naprawy płyty.

Jak przebiega naprawa i ile trwa

1. Testy z kartą SIM, które działa w innym telefonie, odczyt IMEI i oprogramowania modemu.
2. Pomiary na płycie: pobór prądu, napięcia zasilające modem, szukanie zwarć.
3. Naprawa pod mikroskopem: wymiana elementu w torze radiowym albo na linii zasilania, a przy pękniętych lutach zdjęcie modemu, oczyszczenie, nałożenie nowych kulek lutowia (reballing) i przylutowanie z powrotem.
4. Testy w sieci: rozmowy, SMS-y, dane komórkowe, zgodność IMEI z numerem na pudełku.

W iPhone'ach modemu zwykle nie da się po prostu przełożyć z innej płyty, bo jest powiązany z innymi układami na płycie. Dlatego naprawa polega na ratowaniu oryginalnego układu i elementów wokół niego. W iPhone'ach z płytą dwuwarstwową (od X) serwis musi jeszcze rozdzielić i złożyć warstwy, co wydłuża pracę.

Prosta usterka, na przykład kabel antenowy albo element na linii zasilania, bywa usunięta tego samego albo następnego dnia. Reballing modemu albo płyta po zalaniu to zwykle kilka dni. Dane zwykle zostają, ale jeśli możesz, zrób kopię przed oddaniem telefonu.

Ile kosztuje naprawa basebandu

Typowy przedział cen z ofert serwisów widzisz na górze strony, a ceny dla popularnych iPhone'ów w tabeli pod tekstem. Od czego zależy kwota w Twoim przypadku:

• zakres pracy: wymiana drobnego elementu kosztuje mniej niż reballing modemu,
• model: płyta dwuwarstwowa iPhone'a oznacza więcej pracy,
• zalanie: korozja zwykle obejmuje więcej niż jeden element,
• diagnoza: czy jest płatna osobno i czy wlicza się w naprawę.

Ostateczną kwotę serwis zwykle podaje dopiero po pomiarach.

Czy naprawa basebandu się opłaca

Porównaj cenę naprawy z ceną tego samego modelu z drugiej ręki. W nowszych iPhone'ach naprawa zwykle się broni, bo telefon bez sieci traci większość wartości. W starszych modelach, takich jak iPhone 6 czy 7, koszt naprawy szybko zbliża się do ceny sprawnego egzemplarza. Gdy serwis stwierdzi, że płyta ma więcej usterek, zobacz artykuł o naprawie płyty głównej.

Czy można naprawić baseband samemu

Samodzielnie zrobisz tylko testy z tabeli. Sama naprawa to praca pod mikroskopem ze stacją na gorące powietrze, a przegrzany układ BGA zwykle nie nadaje się już do uratowania. Podgrzewanie telefonu suszarką albo uciskanie obudowy czasem na chwilę przywraca zasięg, ale niszczy luty dalej.
